Filtre en aquaponie : au plus simple!

 Les filtres en aquaponie sont très divers. Cela va du « zéro filtre » aux filtres à tambour, en passant par les filtres sous pression avec mousses filtrantes, les filtres à tourbillons, et bien d’autres systèmes. Deux questions ont orienté les choix réalisés pour le système « truites aquaponiques ».  Quelles sont les exigences en matière de filtration? Quels sont les systèmes les moins coûteux et les plus faciles à entretenir qui répondent à ces besoins?

Les besoins en filtration

Les systèmes en DWC ont des besoins en filtration plus poussée pour éviter les dépôts sur les racines des plantes. Les systèmes avec médias sont moins exigeants et peuvent supporter un dispositif plus léger. Toutefois, moins la filtration est efficace, et plus vite progresse le colmatage du média, et donc les besoins en nettoyage. Le  cahier des charges retenu  pour qualifier  les filtres à mettre en place vise donc une filtration « poussée »  mais simple, avec un dispositif qui :

– fonctionne gravitairement (sans pompe supplémentaire)
– soit enterré comme les bassins pour limiter le réchauffement de l’eau en été
– se situe entre les bassins des poissons et le bac tampon
– soit facile à construire et peu coûteux
– soit lent au colmatage (>6 mois))
– soit facile à nettoyer (1/2 heure par nettoyage au maximum )
– permette de récupérer les boues
– produise une eau limpide

Après avoir testé le système à tourbillon qui ne fonctionne pas vu la densité des déjections des truites trop proche de la densité de l’eau, j’ai opté pour un filtre à filets, doublé d’un filtre à graviers, qui donnent entière satisfaction. L’eau n’étant jamais exposée à une lumière directe, il n’y a pas de développement d’algues et l’eau reste claire, simplement chargée des particules émises par les  poissons. J’ai donc fait l’impasse sur la lampe UV, ce qui  a également pour conséquence de diminuer la consommation énergétique en économisant une centaine de kilowatts sur l’année.

Filtre à filets

Panier en grillage rempli de filets à oiseaux
Panier en grillage rempli de filets à oiseaux

Le filtre à filets est composé d’un récipient de 200 litres, dans lequel on insère un panier rempli de filets et occupant toute la section du récipient. Les filets sont des filets de récupération, utilisés pour le conditionnement des légumes ou  la protection contre les oiseaux.

Filtre à filet : l’eau des bassins arrive d’un coté du panier par le bas, et repart par le haut de l’autre côté. Entre temps, les saletés contenues dans l’eau s’accrochent aux mailles du filet, s’agglomèrent entre elles pour finir par se déposer sur le fond du récipient.
Filtre à filet : l’eau des bassins arrive d’un coté du panier par le bas, et repart par le haut de l’autre côté. Entre temps, les saletés contenues dans l’eau s’accrochent aux mailles du filet, s’agglomèrent entre elles pour finir par se déposer sur le fond du récipient.
Accrochage des particules contenues dans l’eau sur les mailles du filet
Accrochage des particules contenues dans l’eau sur les mailles du filet

La hauteur entre l’arrivée d’eau et le fond du récipient permet un fonctionnement du filtre pendant douze mois (pour une population de 50 kg de truites  nourries à 300 g jour). Le nettoyage est réalisé en 15 mn. Après avoir retiré le panier, les boues sont extraites avec une épuisette à mailles de 5 mm. La quantité de boues produite par le système et exprimée en poids de matière sèche est estimée à 20  % du poids sec de l’aliment distribué.

Filtre à graviers

Filtre à graviers fins
Filtre à graviers fins

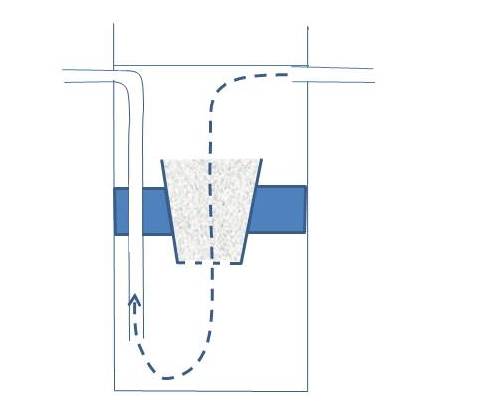

Un filtre à graviers complète le nettoyage en captant les éventuelles grosses particules s’échappant des filets et en retenant des particules plus petites. L’idéal serait un filtre à sable mais son débit est insuffisant. Des graviers de 3 à 4 mm sont un bon compromis. Ce filtre est réalisé avec une poubelle dans laquelle est installé un grand seau à fond percé. Les bords du seau sont largement au dessus du niveau d’eau général. La différence de niveau oblige l’eau à traverser les graviers. Lorsque le seau déborde, c’est qu’il est temps de nettoyer les graviers. Facile à surveiller. Facile à nettoyer tous les 10 à 30 jours en moins de deux minutes.

Mise à jour du 29/06/2020
Depuis février 2020, le filtre à filets semble « digérer » tous les déchets agglomérés au fond du filtre. Ceci correspond à un fonctionnement en continu des airlifts, suite à l’élevage des jeunes alevins issus de la ponte de janvier.

Juger de l’efficacité des filtres

Avant - Après filtration
Avant – Après filtration

L’eau en sortie des filtres est claire. Les très fines particules observées par transparence ne colmatent pas les graviers et concourent à nourrir les légumes du bac de culture. Mesurer la quantité de matière résiduelle nécessiterait l’utilisation de matériel de laboratoire. Ceci n’a pas été fait, vu la qualité du résultat visuel.

Ces deux filtres permettent de stocker une eau claire dans le bac tampon, ce qui favorise la durée de vie  de la pompe.
Ces deux filtres permettent de stocker une eau claire dans le bac tampon, ce qui favorise la durée de vie  de la pompe.

Ce qui ne fonctionne pas

L’installation d’un filtre en sortie d’airlift  (Un bas installé sur un manchon en plastique ajouré) a été un échec. Le filtre fonctionnait mais la fonction aération de l’eau du bassin était altérée et le filtre devait être nettoyé tous les jours. Cette solution mise en place en septembre 2017 a été abandonnée en mai 2018.
