Autoconstruire la serre pour l’aquaponie

Autoconstruire la serre de 50 m2 a pris 1 mois et demi au printemps 2017. Elle abrite les légumes cultivés en aquaponie et crée les conditions favorables à l’élevage de truites arc en ciel. La serre n’est pas indispensable dans l’installation d’aquaponie mais elle apporte confort et allongement  de la période de production.

Elle contribue à la régulation de la température de l’eau et à l’efficacité de l’épuration de l’eau. Quatre séquences ont rythmé le travail : la conception générale; la maçonnerie pour les fondations et le bac de culture (les bassins à truites ont été construits en même temps mais feront l’objet d’un article à part) ; la menuiserie pour la charpente; et enfin la pose de la couverture en polycarbonate.

La conception de la serre : simple, modulable, solide

Voici le cahier des charges  de la serre, tel qu’il a été défini en mars 2017 :

  • une serre dont les dimensions permettent une construction en tous lieux, sans demande d’autorisation  ni déclaration préalable.
  • une serre dont la surface permet d’accueillir le bac de culture aquaponique, les élevages de vers, une partie sur sol naturel pour valoriser les boues avec moins de 200 unités d’azote par hectare. Une surface ajustable à volonté  par ajout de modules.
  • Une serre solide, résistante aux tempêtes, facile à réparer si besoin.
  • Une serre facile à autoconstruire, en bois et polycarbonate.
  • une serre avec une régulation de la température efficace : larges trappes d’aération et réserves de chaleur.
  • Un investissement serre plafonné à 40 € HT  de matériau par mètre carré de serre.

La hauteur de la serre ne doit pas dépasser 1.80 mètre pour pouvoir être construite librement. En conséquence, il faudra enterrer l’allée de 20 cm (ou plus profond  si besoin de davantage de hauteur) pour dégager une hauteur utile sous charpente d’1.80 mètre au niveau de l’allée (sur moins de 5 m2 au total).  Et tolérer une pente de toit inférieure à la norme pour dégager un volume suffisant sur les bordures. L’intégration de la serre au site permet de valoriser une terrasse existante sur laquelle sera posé le bac de culture. En dehors de cette facilité, il est possible de créer la terrasse avec des côtés en parpaings  et  un remplissage avec les 6 mètres cube de  terre extraits lors du creusage des bassins.

La dimension de l’élevage de truites nécessite une surface de culture hydroponique de 10 mètres carrés pour utiliser l’azote rejeté par les truites. La valorisation des boues des truites et des fèces des vers de farine requière 20 mètres carrés. Les élevages de vers de farine et de vers de compost quant à eux vont occuper 6  mètres carrés. Enfin les allées, la table de rempotage et la cuve tampon nécessitent 11 mètres carré.  La surface est ajustable de 5 en 5, chaque module couvrant 5 mètres carrés.

Croquis de la serre (coupe)
Croquis de la serre (coupe)

La serre aura donc une surface de 50 mètres carrés, 10 mètres de long pour 5m de large. La hauteur au faitage sera de 1.80 mètre et la hauteur des côtés de 1.60 mètre. Autoconstruire permet d’optimiser les matériaux   et d’agrandir à volonté par module. Les plaques de polycarbonate retenues sont des plaques de 200 cm  x 98 cm pour 10 mm d’épaisseur, transparentes. Compte tenu des marges de dilatation du polycarbonate chaque module aura une largeur de 99 centimètres.

Autoconstruire  la serre : commencer  par les fondations et le bac de culture

Une petite bétonnière, du gravier, du sable, des parpaings, des fers à béton et du ciment. Nous voilà prêts pour la partie maçonnerie. Le niveau laser est pratiquement indispensable car la maîtrise des niveaux et de la mesure des angles est impérative pour la suite de la construction.

Autoconstruire en aquaponie : la cour des matériaux!
Autoconstruire : la cour des matériaux!
Décaissage du bac de culture sur la terrasse existante. Conservation du vieux mur en pierre.
Décaissage du bac de culture sur la terrasse existante. Conservation du vieux mur en pierre.
Coffrage de la chape du bac de culture (10m x 1m).
Coffrage de la chape du bac de culture (10m x 1m).
Installation de la canalisation de vidange du bac de culture vers les bacs à truites
Installation de la canalisation de vidange du bac de culture vers les bacs à truites
Réglage de la bonde qui devra affleurer le fond du bac pour être liée à la bâche.
Réglage de la bonde qui devra affleurer le fond du bac pour être liée à la bâche.
Chape coulée et ancienne serre à démonter.
Chape coulée et ancienne serre à démonter.
Coffrage des bordures du bac de culture
Coffrage des bordures du bac de culture
Le bac de culture et ses bordures
Le bac de culture et ses bordures
Pose de la bâche dans le bac de culture.
Pose de la bâche dans le bac de culture.
Installation de la bâche autour de la bonde d'évacuation.
Installation de la bâche autour de la bonde d’évacuation.
Vérification de l'horizontalité
Vérification de l’horizontalité
Remplissage du bac de culture avec les graviers.

Autoconstruire les réserves de chaleur

Le mur du fond sert de réserve de chaleur et sera enveloppé par la serre. Les parpaings de ce mur sont remplis de sable et le côté du mur exposé au sud sera  peint en noir, de même que la cuve  en béton. Ces deux éléments servent à augmenter la température la nuit  et pendant les premières journées froides.  Le mur servira également à fixer les prises électriques et les programmateurs.

 Une charpente simple et solide

Réalisée à partir de  chevrons en pin traité  C4, avec une section de  45 mm x70 mm : 23 chevrons  de 3.90 mètres et 40 chevrons de 4.20 mètres. Les lisses et les jambes de force sont réalisées avec des demi chevrons 45 x 33 mm. Les fermes sont réalisées à l’identique en 11 exemplaires. (Voir les 13 photographies ci dessous)

Remplissage du bac de culture avec les graviers.
Remplissage du bac de culture avec les graviers.
Installation des fers d'ancrage pour la charpente tous les 99 cm
Installation des fers d’ancrage pour la charpente tous les 99 cm
Découpe des  éléments constituant chaque ferme
Découpe des  éléments constituant chaque ferme
Découpes du pied avec encoche pour la lisse de pied
Découpes du pied avec encoche pour la lisse de pied
Découpe pour assemblage mi bois
Découpe pour assemblage mi bois

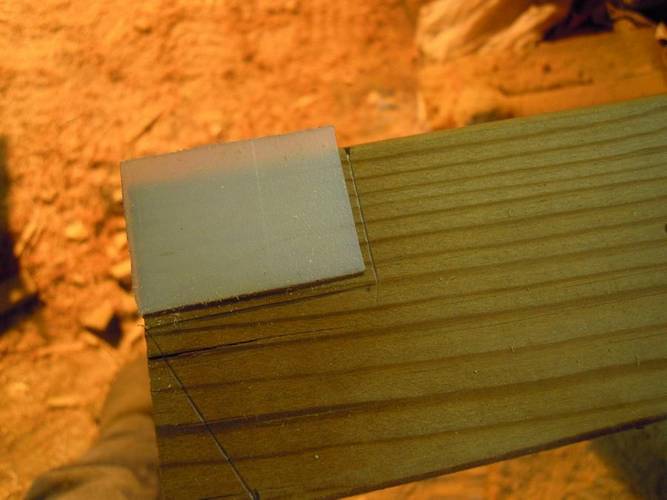

Gabarit pour découpe des entailles
Gabarit pour découpe des entailles
Ancrage du pied de la ferme (des deux côtés)
Ancrage du pied de la ferme (des deux côtés)
Détail de la fixation entre paroi et toiture, avec encoche pour lisse de toit
Détail de la fixation entre paroi et toiture, avec encoche pour lisse de toit
une ferme posée avec position de la lisse de faitage
une ferme posée avec position de la lisse de faitage
Jambes de force pour rigidifier la ferme. (de chaque côté)
Jambes de force pour rigidifier la ferme. (de chaque côté)
A mi chantier pour la charpente
A mi chantier pour la charpente
Les 11 fermes posées.
Les 11 fermes posées.
La charpente terminée avec les éléments verticaux sur chaque extrémité. Allée intérieure coulée.
La charpente terminée avec les éléments verticaux sur chaque extrémité. Allée intérieure coulée.

Des plaques de polycarbonate posées pour résister aux tempêtes

Les plaques sont posées avec des joints d’ étanchéité pour l’eau et  l’air. Chaque plaque est tenue par un demi chevron. Pour retirer une plaque en cas de problème, il suffit de retirer les deux demi-chevrons qui la fixent sur la charpente, ce qui simplifie la maintenance. Huit emplacements sont laissés libres pour y installer les fenêtres d’aération gérées par des vérins automatiques. Ces trappes s’ouvrent vers l’est pour être moins exposées aux tempêtes. (Voir les 8 photographies ci-dessous)

Collage des joints sur les bords des plaques et pose des protections en U sur chaque bout

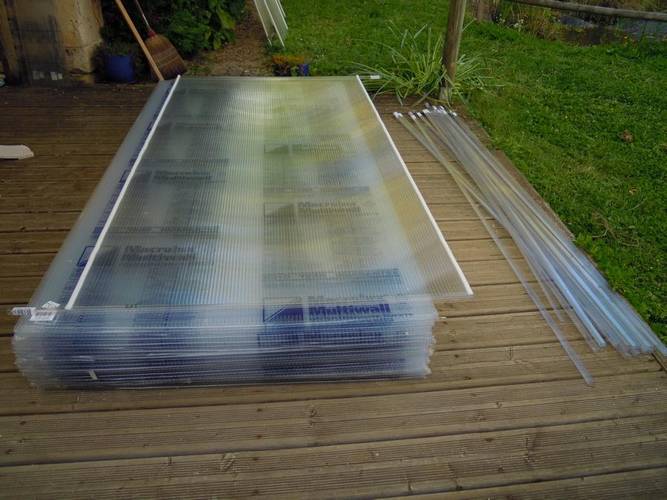

Le stock des plaques à poser
Le stock des plaques à poser

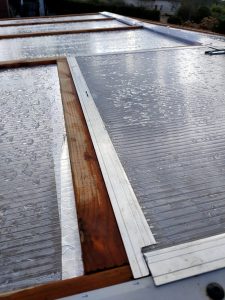

Début de la pose, vu de l'intérieur
Début de la pose, vu de l’intérieur

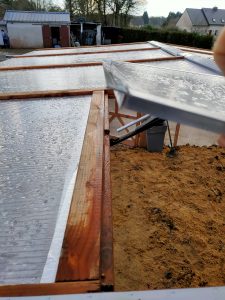

Début de la pose, vu de l'extérieur
Début de la pose, vu de l’extérieur

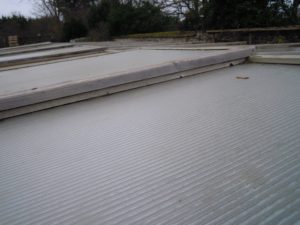

La pose de la toiture et des côtés terminée avec les huit ouvertures réservées
La pose de la toiture et des côtés terminée avec les huit ouvertures réservées

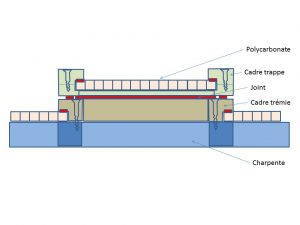

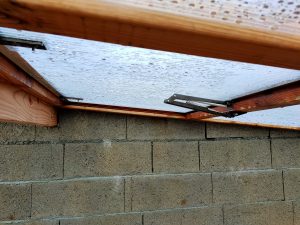

Pose des panneaux ouvrants commandés par des vérins automatiques sensibles à la chaleur
Pose des panneaux ouvrants commandés par des vérins automatiques sensibles à la chaleur
Les panneaux du bout posés après les découpes nécessaires.
Les panneaux du bout posés après les découpes nécessaires.

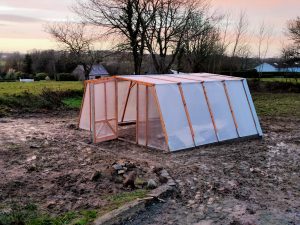

Porte posée. Fin du chantier qui a duré un mois et demi.
Porte posée. Fin du chantier qui a duré un mois et demi.

Visite guidée de la serre en décembre 2017
