La conception de systèmes aquaponiques organisés autour d’une unique pompe à air augmente l’exigence de fiabilité sur cet organe vital. Pour un système avec deux bassins de 1000 litres, la référence reste la Fujimac 40 qui délivre 50 litres par minute à 0.75 m de profondeur. Mais d’autres modèles peuvent présenter un intérêt. Suite à la présentation d’un exemplaire avec batterie par Guillaume Beucher, dans le cadre de la formation Aquaponia, voici l’analyse du potentiel de ce nouveau compresseur à air.
Le compresseur à air avec batterie intégrée
Ce compresseur à air fait partie d’une gamme (Aquavie Pro Air 3600, 6000 et 9000). Il se caractérise par une faible consommation électrique, un fonctionnement silencieux et une batterie incorporée qui prend le relais en cas de coupure d’électricité. Le modèle étudié est le milieu de gamme (6000 litres), vendu entre 240 et 290 € selon les distributeurs (prix catalogue, juillet 2022).
Présentation générale du compresseur à air

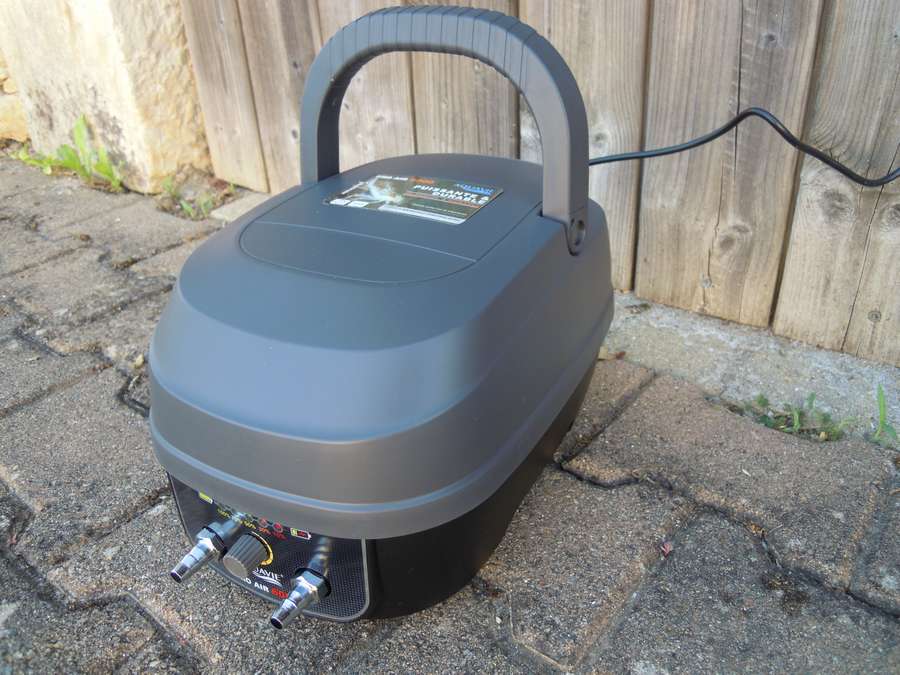

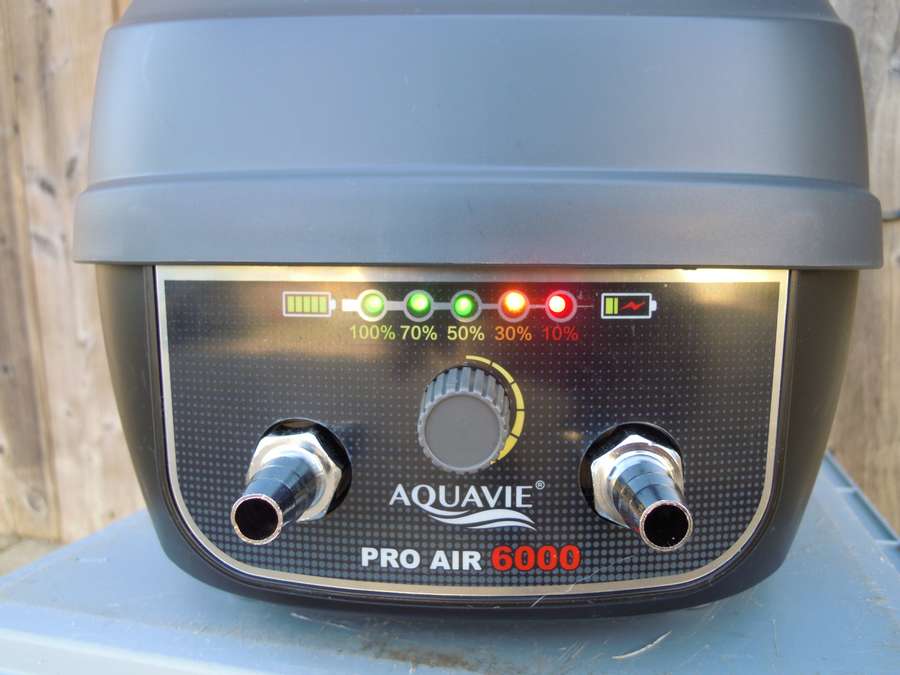

Le compresseur pèse 8 kg. Une poignée rabattable permet son transport. Doté de deux sorties en 8 mm, il comprend le vibreur à membrane et la batterie de secours. Des voyants en façade indiquent le taux de chargement de la batterie. Un potentiomètre permet de régler le débit, avec 7 paliers, de 0 (arrêt) jusqu’au maximum.

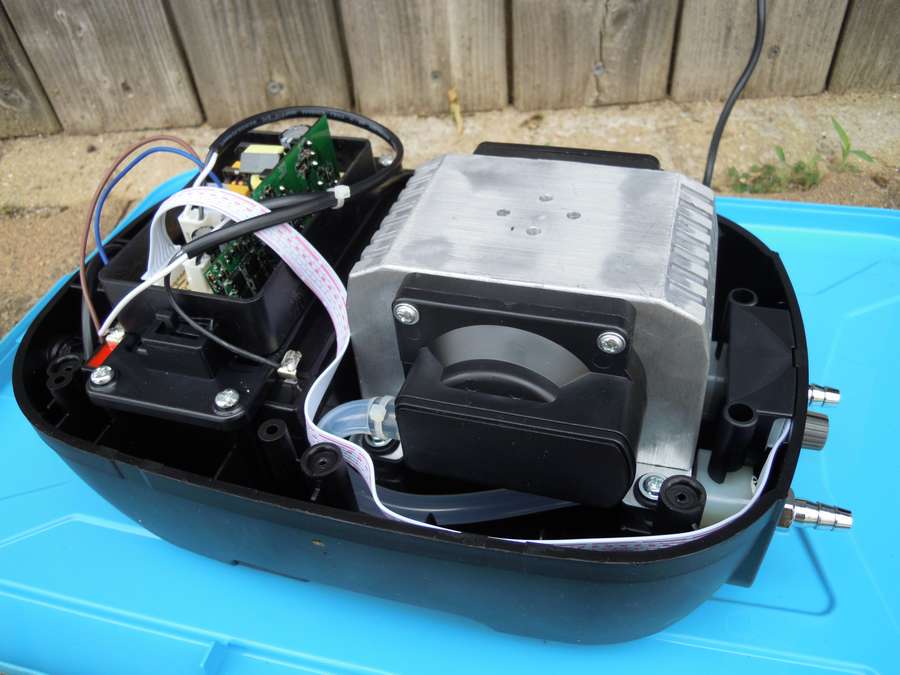

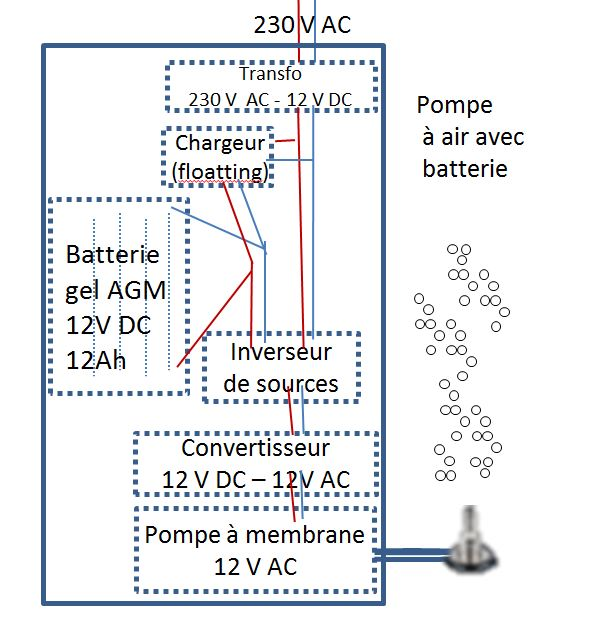

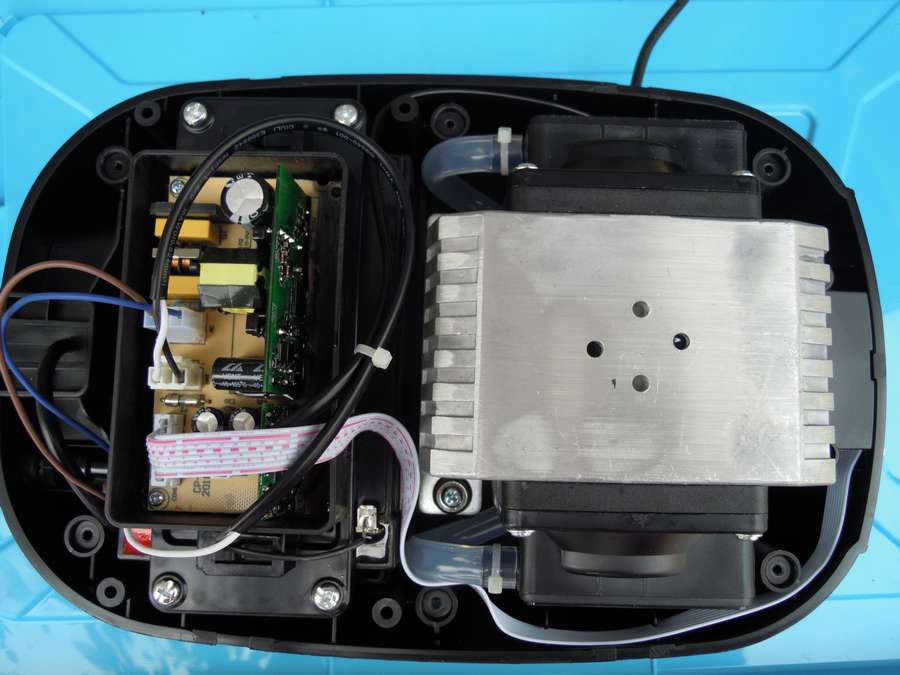

Cette pompe contient une batterie gel AGM de 10 à 12 Ah – 12 V DC. Elle peut fonctionner sans batterie et les bobines de la pompe à membrane sont alimentées en 12 V AC. On peut donc en déduire une architecture intérieure proche du schéma joint.
Vérification du débit d’air

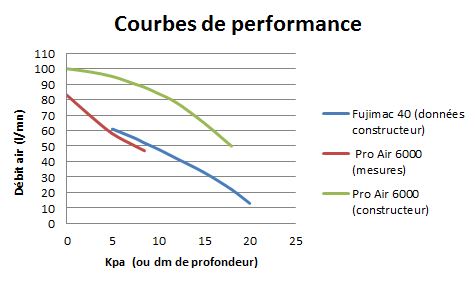

Le compresseur à air débite 5700 litres d’air à vide. Ce qui est quasi conforme aux 6000 litres annoncés. En revanche, le débit en immersion est différent de la courbe de performance fournie par le constructeur. En comparaison, la courbe réelle est identique à la courbe donnée pour la Fujimac 40, avec du courant à 50 Hz. Soit 3000 litres d’air disponibles à 0.75 m de profondeur.
Conditions du test de débit : un sac plastique monté sur un entonnoir en caoutchouc permet de mesurer le débit. La contenance du sac se mesure avec de l’eau , soit 16 litres. Le remplissage par la pompe est chronométré. Il n’y a ni coude, ni bulleur, ni valve anti retour dans le dispositif de mesure. Ce dispositif utilise 3 m de tuyau, diamètre 10 mm. Pour les mesures en immersion, l’air est injecté dans un tuyau diamètre 40 mm qui dépasse largement au-dessus de la surface pour éviter de recueillir de l’eau (effet airlift exhausteur). L’entonnoir en caoutchouc s’ajuste sur le haut du tuyau de 40 mm et permet de recueillir tout l’air injecté en bas de colonne, à la profondeur choisie.
Vérification de l’autonomie de la batterie
A pleine charge, la batterie est annoncée (généreusement) pour 9 heures. La charge et la décharge sont pilotées électroniquement. La batterie se maintient à pleine capacité pendant son fonctionnement normal sur secteur. En cas de coupure de courant, elle prend automatiquement le relais.
Il n’y a pas de protection contre une décharge profonde irrécupérable. Seuls des bips discrets sont émis à partir de 80% de décharge. Pour protéger la batterie, il est préférable de ne pas dépasser 60% de décharge, et en aucun cas 80%. Ce qui donne tout de même 5 à 6 heures d’aération à pleine puissance hors alimentation réseau.
La surveillance électronique de la pompe à air doit évoluer en conséquence. Le capteur de débit d’air qui atteste du bon fonctionnement de la pompe à air n’informe plus d’une coupure de courant puisque la pompe continue à fonctionner pendant 9 heures. Il faut donc rajouter un capteur de tension (Par exemple en réutilisant un vieux chargeur de téléphone et deux résistances pour abaisser la tension et l’ampérage). Ainsi la coupure de courant s’affiche dans l’instant. Ce qui laisse 6 heures pour y remédier.
Vérification de la puissance du compresseur à air
En dehors de la phase de chargement de la batterie, le compresseur à air a une puissance de 25 VA , conforme aux 22 watts annoncés. En comparaison, la Fujimac 40 se situe à 27 W (donnée constructeur).
Analyse de l’intérêt en système aquaponique domestique
La prévention du risque sur la pompe à air commence avec un système de surveillance électronique avec alerte SMS en cas de défaillance. En cas de panne, une pompe de secours pour un remplacement immédiat est une bonne précaution. Et en cas de coupure de courant, un groupe électrogène ou un onduleur avec batterie deviennent indispensables.
Mais le groupe électrogène peut s’avérer inutilisable. En effet les installations domestiques sont souvent situées en habitat groupé. Ce qui compromet le démarrage d’un groupe électrogène en peine nuit, par respect du voisinage (situation vécue suite coupure de courant nocturne). Le groupe électrogène reste une solution pour les très longues coupures créées par les tempêtes ou autres cataclysmes.
Les coupures de quelques heures doivent être traitées par batterie. Mais une solution avec onduleur et batterie est chère, entre 500 et 1000 euros. Ce compresseur à air, d’un niveau de prix et performances proche de la Fujimac 40, est une solution intéressante avec sa batterie et ses 9 heures d’autonomie en sus.
Bilan : cette pompe utilisée dans un système aquaponique à plat, assure à la fois la circulation de l’eau et son aération via des airlifts pousseurs. Son autonomie est de 9 heures en cas de coupure de courant. Elle convient pour un système aquaponique avec deux bassins de 1000 litres. Ce qui permet de produire sans forcer, 70 kg de truites par an. Avec 22 watts de puissance au total , on descend en dessous des 3 kilowatt-heure par kg de truite produit. Ce qui est intéressant du point de vue économique et du point de vue environnemental. Reste quelques inconnues: la robustesse du produit dans le temps et la disponibilité des pièces détachées pour la maintenance.
Bonjour
J’utilise cette pompe depuis une année
Malheureusement depuis ce week-end
Elle en ressort un bruit sourd assez fort
Une membrane percé ?
J’ai vérifier si elle touchait quelque chose mais non 🙁
Bonjour, il y a de plus en plus de retours négatifs sur cette pompe au bout d’un an de fonctionnement. En premier lieu la batterie qu’il faut parfois remplacer. En second lieu une baisse de débit d’air dans cetains cas. Le symptôme décrit ici m’est inconnu. Il faut tester les deux sorties d’air à vide avec un sac plastique de congélateur 3 litres ou 6 litres. Le débit doit être voisin de 0.75 litre par seconde soit environ 4 seconde pour gonfler un sac de 3 litres sur une seule sortie. Ceci permet de vérifier l’état des membranes, des tuyaux et des capots. Le bruit peut provenir d’un échappement libre ( plus d’air en sortie) ou d’un élément en contact avec le capot. Il faut démonter le capot en retirant les 6 vis sous le dessous. Puis faire fonctionner et voir d’où vient le bruit. Attention en remontant à ce que les nappes soient bien dans leur emplacement, pour ne pas les détériorer avec une vis.
Bonjour quel retour vous pouvez faire sur l’utilisation de la pompe aquavie? depuis combien de temps l’utilisez vous, avez vous noter une baisse du fonctionnement, je m’oriente vers cette pompe pour le coté batterie de secours, j’ai la possibilité de prendre la aquavie pro air 7200 qui sera avec deux bulleurs 1m de fond pour deux cuves de 500L.
Bonjour, j’utilise l’aquavie air pro 6000 depuis juillet 2022. Fonctionne correctement. J’ai testé l’autonomie de la batterie : au moins 9 heures (j’ai arrêté le test au bout de 9 heures). J’ai acquis depuis une seconde pompe pour le transport des poissons et en pompe de secours au cas où. J’ai acheté une 7200 (6000 en rupture de stock)
Je vous cppie la réponse faite sur le groupe Aquaponie, des truites dans le jardin au cas où vous ne l’auriez pas vu : l’Aquavie pro air 7200 (ou Hailea cpa 120) est équivalente à une Fujimac 40 en ce qui concerne les performances : débit d’environ 40 litres minutes à 1.2 m de profondeur d’injection. Avec une puissance identique de 27 watts, 40 € plus cher que la Fujimac 40, une batterie qui prend le relais en cas de coupure de courant pendant au moins 9 heures, débit réglable avec consommation électrique proportionnelle, plus bruyante que la fujimac. Reste la robustesse, confirmée pour la Fuimac, à prouver pour l’Aquavie.
Bonjour, Quel est votre retour d’expérience concernant le modèle Aquavie pro air 7200 depuis 2023 s’il vous plait? J’envisage d’acheter la même, mais sur le site du constructeur elle n’apparait plus et impossible d’avoir la documentation technique pour connaitre les diamètres de sortie.
Merci pour votre site
Bonjour, cette pompe ne tient pas ses promesses : débit d’air en fonctionnement normal inférieur à ce qui est annoncé (publicité trompeuse),la durée de fonctionnement sur batterie pour un débit d’air à pleine puissance est également bien inférieure à ce qui est annoncé et la batterie d’origine est de très mauvaise qualité ce qui oblige la remplacer au bout d’un an. Enfin impossible de trouver des membranes neuves pour la maintenance de la pompe alors que les performances chutent nettement au bout d’un an. Le top en performnace-consommation-fiabilité-silence est la fujimac 60 pour le même prix.
Bonjour,
j’allais commander une fujimac40, apres unpeu de temps d’utilisation suggerez vous plutot cette option?
Concernant le bruit, les Aquavies sont elles plus silencieuses que les Fujimac?
Cordialement,
Nicolas
Bonjour,
A 75 cm de profondeur l’aquavie 600 injecte un peu moins d’air que la Fujimac40 (2 m3/h au lieu de 2.7 m3/h). Efficacité énergétique pratiquement identique (90 l/w au lieu de 100 l/w). Je pense que l’aquavie est légèrement plus bruyante, mais je n’ai jamais eu de fujimac 40 entre les mains. Reste donc la batterie avec une autonomie de 9 heures pour un surcoût de 50 €. Si l’on a conçu un système sans pompe à eau (circulation de l’eau par airlifft) avantage Aquavie 600. Sinon Fujimac 40 sans hésitation.
– pompe Aquavie pro air 6000; 100 l/min à 0 bar ,0 l à 0.3 bar, 22 w, 299.90 €. Pompe à air à membrane. Assez silencieuse. Débit réglable. Batterie de secours intégrée à démarrage automatique (autonomie 9 heures en cas de coupure de courant), débit réel de 2 X 1000 litres à 75 cm de profondeur. Maintenance facile. Rapport débit réel/puissance de 90 litres/watt. J’en ai une depuis bientôt 1 an qui remplace deux Sunsun CQ 3000.
– pompe Fujimac 40 – 40 litres minutes à 0.12bar, 27 w, 249 €. La Rolls des pompes à air. Silencieuse. Débite 2700 litres d’air à 75 cm de profondeur.Maintenance facile. Rapport débit réel/puissance de 100 litres/watt. Je n’en ai pas, mais d’avis général, c’est la meilleure marque.
Bonjour,
Super intéressant votre article. Savez vous quelle est la technologie de la batterie ( LiOn, Nimh, LiFePo4, autre…)?
Merci, Cdlt
Bonjour, merci pour le retour. Et désolé, je ne sais pas quelle est la technologie utilisée dans la batterie.
